三效蒸發器在天然氣處理終端的應用

發布時間：2022-12-24 08:31:08

人氣：586

來源：本站

案例介紹

此項目為目前設計的處理規模較大的陸上天然氣處理終端，一期工程設計處理規模為120億m3/a，設計循環冷卻水量約為4000m3/h，每天需要補充新鮮水約為1080m3，年耗水量約為39萬m3，水資源浪費較大，加大了運行成本。為滿足中海油業主提出的“建設、環保、綠色的示范性天然氣陸上處理終端”的要求，對該工程循環水排污水進行進一步的處理，實現終端循環水污水零排放的目標。

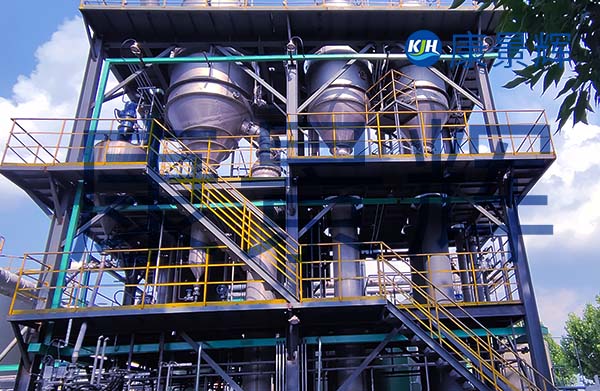

三效蒸發器裝置

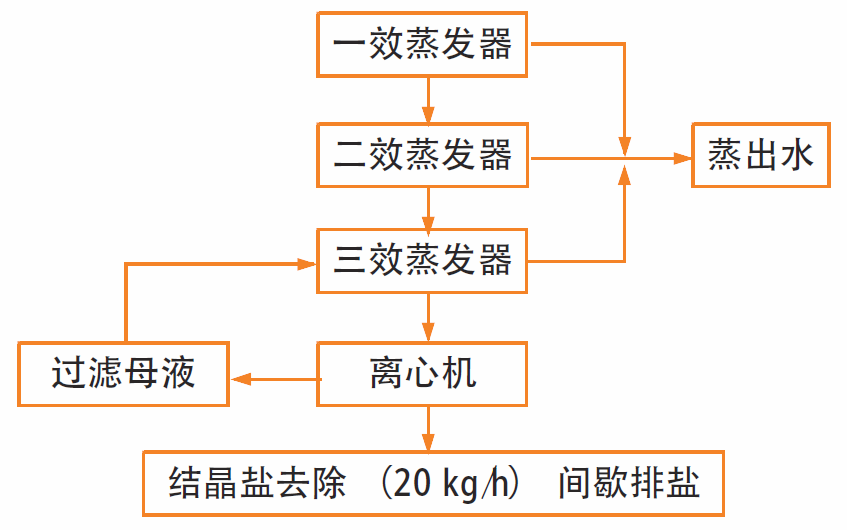

本三效蒸發器裝置可進行三效順流蒸發，物料依次進入一效蒸發器、二效蒸發器、三效蒸發器，從三效蒸發器排出鹽分晶漿。三效蒸發器主要包括蒸發器、分離器、預熱器、尾凝器、尾凝液罐、旋液分離器、進料泵、濃縮液出料泵、凝液泵、強制循環泵真空泵、臥式螺旋離心機、配套框架平臺等。本項目為將三效蒸發器應用于天然氣終端循環水排污水處理。

運行效果

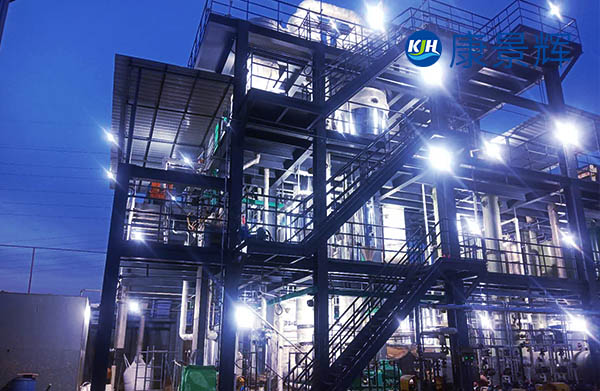

現場經過近一個月的工藝、電氣、儀表系統聯合調試，循環水排污處理裝置（多介質過濾器+ 超濾裝置+ 反滲透裝置+ 三效蒸發器裝置）已完成單機試運及系統聯合試運，整個系統運行平穩，各項指標均達到了設計要求。通過該工藝在終端項目中的應用，實現了經超濾裝置、反滲透裝置處理合格的清水輸送至循環水池再回用，含鹽量較高的濃水經過三效蒸發器裝置的處理，實現產出的結晶鹽外運，使水資源得以充分利用，既避免了污水排放對環境造成的影響，又節約了大量的清水資源。

“多介質過濾器+ 超濾裝置+ 反滲透裝置+ 三效蒸發器裝置”工藝的成功應用，每年可為終端節約市政補充清水10.92 萬噸，每噸水價按2.5 元計，每年累計可節約水費約27.3 萬元，經濟效益可觀。本設計工藝為海洋石油處理終端應用，該技術有較高的實用價值和良好的推廣前景。
