一、5T/H磷酸酯鈉三效蒸發器設計參數

1.處理能力：5噸/小時。

2.蒸發器材質：通常使用316L不銹鋼，這種材質具有良好的耐腐蝕性，適合處理磷酸酯鈉等化學溶液。

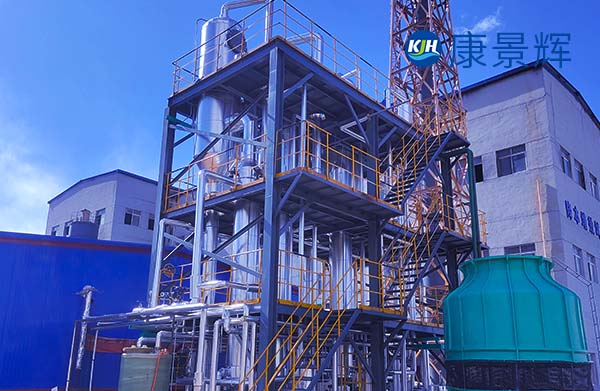

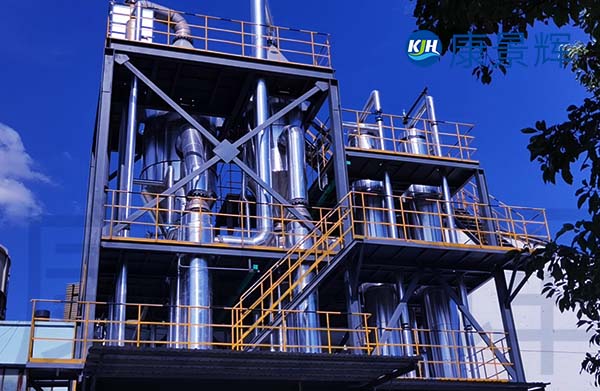

3.蒸發器結構：三效蒸發器通常包括三個蒸發室，每個蒸發室通過管道連接，實現蒸汽的逐級利用。

4.操作壓力：一般為常壓或微負壓操作，具體壓力取決于物料的性質和工藝要求。

5.蒸發溫度：通常在60℃100℃之間，具體溫度需要根據磷酸酯鈉的性質和工藝要求進行調整。

二、5T/H磷酸酯鈉三效蒸發器能耗分析

1.蒸汽消耗：三效蒸發器相比單效蒸發器，蒸汽利用率更高。理論上，三效蒸發器的蒸汽消耗量約為單效蒸發器的1/3。對于5噸/小時的處理量，每小時的蒸汽消耗量大約在1.61.8噸左右。

2.電耗：主要用于驅動循環泵、進料泵等設備，相對較低。

3.冷卻水消耗：用于冷凝二次蒸汽，冷卻水的消耗量較大。

三、5T/H磷酸酯鈉三效蒸發器工藝流程

1.預處理：磷酸酯鈉溶液在進入蒸發器之前，通常需要進行預處理，以去除雜質。

2.進料與預熱：預處理后的溶液通過泵送入蒸發器的預熱器，與高溫的二次蒸汽或熱水進行熱交換，提高溶液的溫度。

3.蒸發：預熱后的溶液進入第一效蒸發室，在加熱蒸汽的作用下迅速升溫至沸點并開始蒸發。產生的二次蒸汽進入第二效蒸發室，作為加熱源繼續蒸發溶液。同樣的過程在第三效蒸發室重復進行。

4.氣液分離：蒸發后的氣液混合物進入分離器，在離心力和重力的作用下，二次蒸汽與濃縮后的溶液分離。

5.冷凝與回用：二次蒸汽進入冷凝器，與冷卻水進行熱交換，冷凝成水后可作為回用水或進一步處理。

6.濃縮液處理：濃縮后的磷酸酯鈉溶液從分離器底部排出，可進一步處理或作為副產品回收。

四、5T/H磷酸酯鈉三效蒸發器優點與局限性

1.優點：

節能快速：三效蒸發器通過多次利用蒸汽的潛熱，明顯提高了熱效率。

結構緊湊：三效蒸發器的設計緊湊，占地面積相對較小。

2.局限性：

初始投資較高：相比單效蒸發器，三效蒸發器的設備成本和安裝成本較高。

操作復雜：需要精確控制各效的溫度和壓力，操作要求較高。
