針對4噸/小時（4T/h）熱泵精餾蒸發結晶設備的設計，需結合熱泵（機械蒸汽再壓縮，MVR或TVR）與精餾、蒸發結晶技術，實現高沸點、熱敏性或共沸物系的高效分離與結晶。以下是詳細方案：

1.工藝選擇依據

適用物料：

高沸點有機溶液（如二元酸、醇類、酯類）。

含共沸組成的混合物（如乙醇水、乙酸乙酯水）。

熱敏性物質（需低溫蒸發，如維生素、抗生素）。

核心需求：

節能（熱泵回收潛熱，能耗比傳統蒸發降低50%~70%）。

高純度分離（精餾塔提純）+結晶一體化。

2.推薦工藝流程

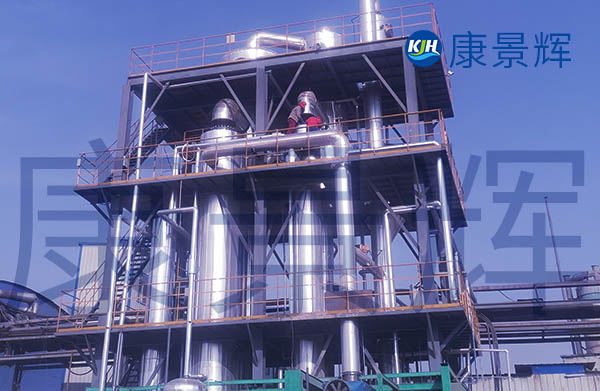

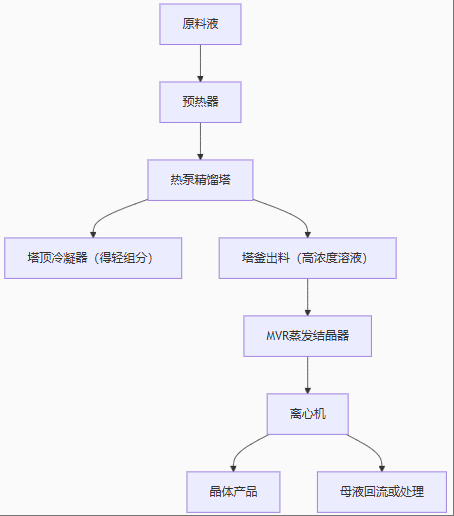

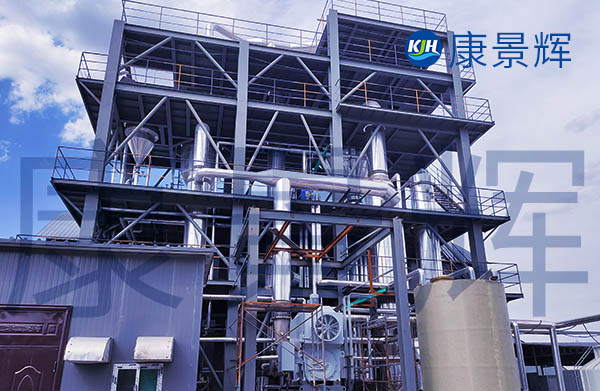

方案一：熱泵（MVR）精餾+強制循環結晶

特點：

精餾塔分離輕組分（如水分或溶劑），塔釜液進入蒸發結晶器回收目標溶質。

熱泵壓縮塔頂蒸汽供再沸器使用，能耗極低。

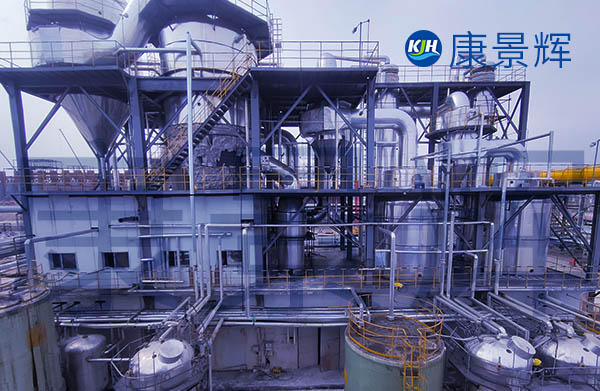

方案二：熱泵（TVR）多效蒸發結晶

特點：

適合沸點升高較小的物系（如無機鹽溶液）。

熱泵（TVR）抽取二次蒸汽增壓后作為一效熱源。

3.關鍵設備設計參數

（1）熱泵精餾塔（方案一核心）

塔型：填料塔（如規整填料250Y，理論板數15~20層）。

熱泵壓縮機：

類型：離心式（大流量）或螺桿式（高壓縮比）。

壓縮比：1.8~2.5（根據塔頂/塔底溫差設定）。

操作條件：

塔頂溫度：60~80℃（依物料定，真空操作可進一步降低）。

回流比：1.5~3（通過PLC動態優化）。

（2）MVR蒸發結晶器（方案一后段）

蒸發溫度：70~90℃（避免熱敏物分解）。

循環方式：強制循環（流量≥150m3/h，流速1.2~1.8m/s）。

換熱面積：200~250m2（傳熱系數取1200~1500W/m2·℃）。

（3）結晶器選型

DTB結晶器：

直徑2~2.5m，帶細晶溶解環。

晶體粒度：0.3~1mm（可控）。

4.材料與防腐蝕

精餾塔/蒸發器：316L不銹鋼（有機酸）、鈦材（含鹵素）。

熱泵壓縮機：雙相不銹鋼葉輪（耐濕蒸汽腐蝕）。

密封：PTFE或石墨墊片（耐有機溶劑）。

5.能耗與經濟性

|項目|熱泵精餾+MVR結晶|傳統三效蒸發+精餾|

|蒸汽消耗|0（僅用電）|1.8~2T蒸汽/T原料|

|電耗|80~100kWh/T原料|30~40kWh/T原料|

|投資成本|約600~800萬元|約400~500萬元|

|運行成本|約100~120元/T原料（電費0.6元/kWh）|約180~220元/T原料（蒸汽200元/T）|

優勢：

節能顯著，適合連續生產（年運行8000小時可省200萬元以上）。

產品純度更高（精餾塔分離+可控結晶）。

6.特殊問題解決

共沸物處理：

添加夾帶劑（如苯破壞乙醇水共沸）或變壓精餾。

熱敏保護：

真空操作（塔頂絕壓10~30kPa），縮短停留時間（降膜蒸發）。

泡沫控制：

精餾塔內設消泡器，蒸發室添加硅油消泡劑（食品級）。

7.自動化控制

DCS/PLC系統：

精餾塔：控制回流比、塔頂溫度、壓力。

結晶器：過飽和度（通過在線折光儀或密度計反饋調節進料速率）。

安全聯鎖：壓縮機過熱、結晶器液位過高報警停機。

8.應用案例

己二酸廢水回收：

熱泵精餾塔去除水分，MVR結晶器回收己二酸（純度≥98%）。

制藥溶劑回收：

乙醇水共沸體系，熱泵精餾+低溫結晶回收藥物中間體。

4T/h熱泵精餾蒸發結晶設備的核心在于：

1.熱泵高效集成（精餾與蒸發耦合，能源循環利用）；

2.工藝靈活性（可調回流比、結晶過飽和度適應不同物料）；

3.材料與防垢設計（長周期運行保障）。

推薦優先方案：

對高純度需求：熱泵精餾+MVR強制循環結晶（方案一）。

對簡單分離：TVR多效蒸發結晶（方案二，成本更低）。

建議通過小試確定物系的汽液平衡（VLE）與結晶動力學數據，再細化設備設計。
