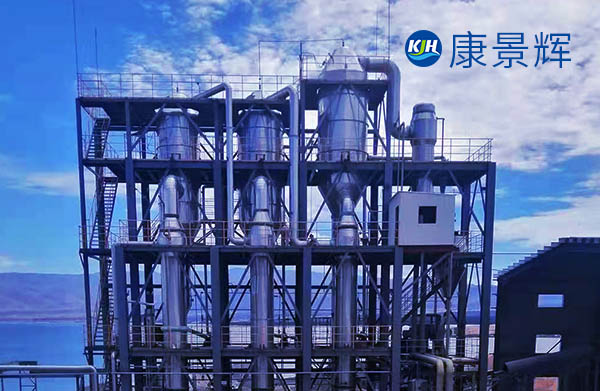

一、3t/h丁二酸三效蒸發器工藝概述

3t/h丁二酸三效蒸發器是一種快速的蒸發結晶系統，主要用于處理高濃度丁二酸溶液。該系統采用三效蒸發工藝，通過多效蒸發的方式提高能源利用效率，降低運行成本。

二、3t/h丁二酸三效蒸發器工藝流程

1.預處理：丁二酸溶液在進入蒸發系統前，需進行預處理，去除雜質，確保溶液的均勻性。

2.三效蒸發：

一效蒸發器：生蒸汽進入一效蒸發器的殼程，對溶液進行加熱蒸發，產生的二次蒸汽進入二效蒸發器。

二效蒸發器：利用一效產生的二次蒸汽作為熱源，繼續蒸發溶液。

三效蒸發器：利用二效產生的二次蒸汽，進一步蒸發溶液。

3.結晶與分離：濃縮后的溶液進入結晶器進行結晶，產生的晶體通過離心機分離。

4.冷凝水回收：各效產生的冷凝水經過預熱器預熱原料液后，集中收集再利用。

三、3t/h丁二酸三效蒸發器設計參數

1.處理量：3t/h。

2.蒸發溫度：

一效：約90℃。

二效：約80℃。

三效：約70℃。

蒸汽壓力：一效蒸發器蒸汽壓力0.3～0.4MPa。

3.換熱面積：

一效蒸發器換熱面積：80m2。

二效蒸發器換熱面積：80m2。

三效蒸發器換熱面積：80m2。

4.真空度：

一效：0.03MPa。

二效：0.06MPa。

三效：0.085MPa。

5.循環冷卻水耗量：40t/h。

6.冷凝冷卻面積：240m2。

7.機組總功率：25kW。

8.占地面積：長10m×寬5m×高4m。

四、3t/h丁二酸三效蒸發器設備特點

1.節能快速：通過多效蒸發的方式提高能源利用效率，降低運行成本。

2.自動化控制：采用全自動化控制系統，實現遠程監控和操作。

3.結構緊湊：設計緊湊，占地面積小。

4.抗鹽析防結垢：采用特殊材料，防止鹽類結晶和沉積。

五、3t/h丁二酸三效蒸發器應用優勢

1.資源回收：結晶后的丁二酸可作為產品回收利用。

2.環保效益：基本實現固、液、氣的零排放。

3.經濟性：相比傳統蒸發工藝，運行成本顯著降低。

該系統適用于高濃度丁二酸溶液的蒸發結晶處理，尤其在化工、環保等領域具有廣泛的應用前景。
